HPB уплотнение поршня двустороннего действия
Двустороннее уплотнение поршня HPB двойного действия использует комбинированную структуру PU+NBR, износостойкое двунаправленное поршневое уплотнение для гидравлических цилиндров среднего и высокого давления. Подходит для сельскохозяйственной и строительной техники, доступны индивидуальные размеры и материалы.
Номер изделия.:
HPBМинимальный объем заказа (MOQ):
50Оплата:
T/TПроисхождение продукта:
ChinaПорт отправки:
ShanghaiОписание продукта

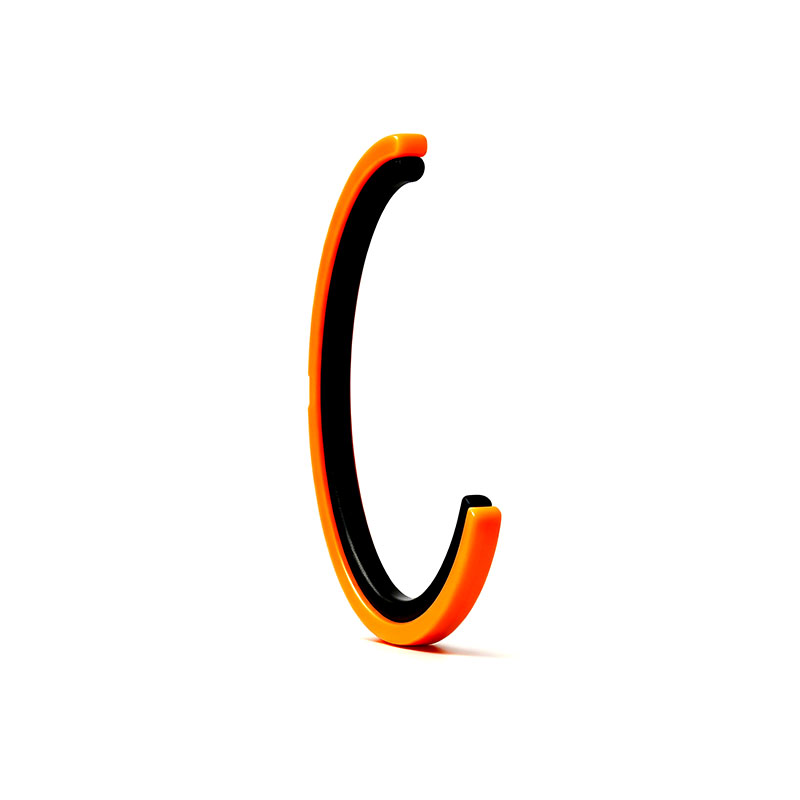

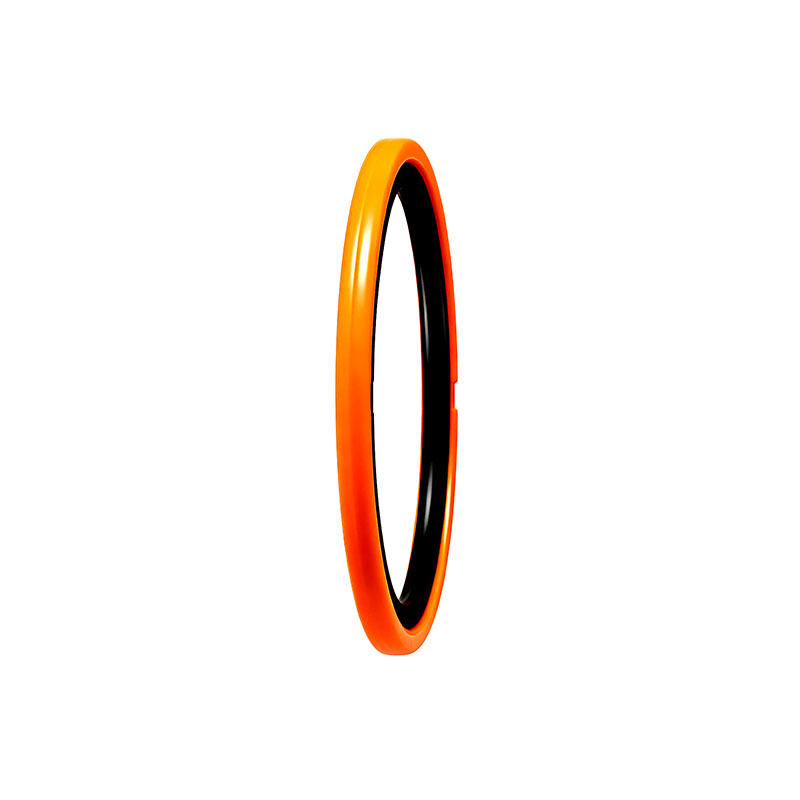

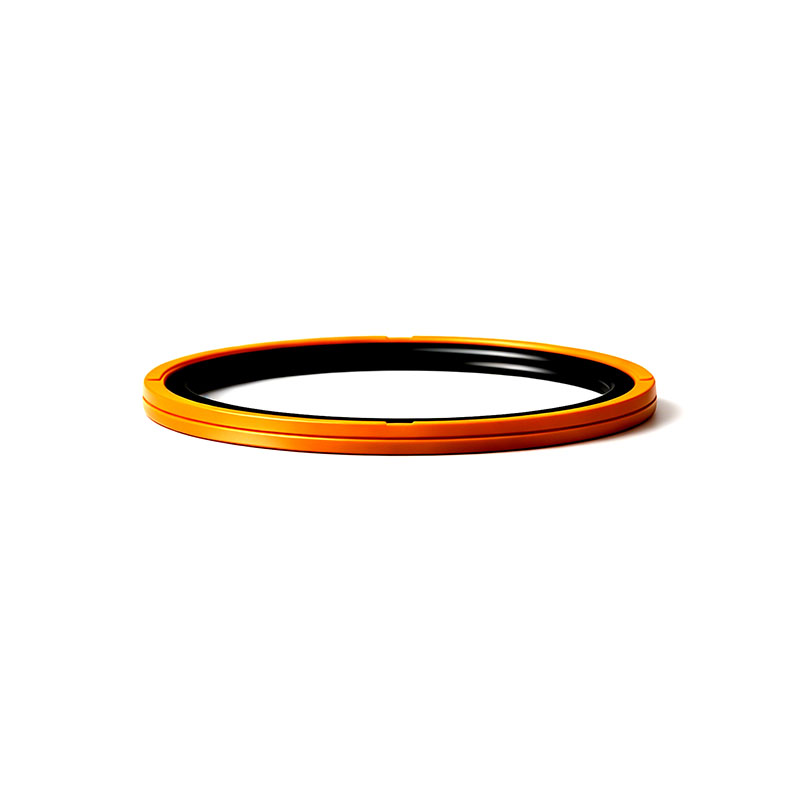

Уплотнение поршня HPB представляет собой двустороннее композитное уплотнениесостоящее из полиуретанового скользящего кольца и O-ring, который служит элементом предварительного натяга. Подходит для применения с гидравлическим маслом в гидравлических цилиндрах.
Это уплотнение поршня обеспечивает превосходные динамические и статические уплотнительныехарактеристики. Скользящее кольцо и O-ring могут гибко выбираться из различных материалов в зависимости от конкретной рабочей жидкости и температуры эксплуатации, что позволяет соответствовать различным условиям работы.
Уникальная кольцевая конструкция обеспечивает равномерное распределение радиального давления, эффективно предотвращает смещение и выдавливание уплотнения и сохраняет надежную герметичность даже при условиях ударного давления высокого уровня.
Технические данные
| Параметр | Значение |
| Рабочая температура | от -30°C до +120°C |
| Рабочее давление | ≤ 25 МПа |
| Скорость поверхности | ≤ 0,5 м/с |
| Материал | PU + NBR |
| Тип конструкции | Двустороннее поршневое уплотнение |
| Система единиц | Метрическая |
Преимущества
Полиуретановые скользящие кольца обладают исключительной износостойкостью, значительно увеличивая срок службы уплотнения.
Сохраняет превосходные уплотнительные характеристики как в динамических, так и в статических условиях, адаптируясь к широкому диапазону условий эксплуатации.
Комбинированная конструкция с O-ring имеет небольшие осевые размеры, что делает ее подходящей для малогабаритных компактных гидравлических цилиндров.
Просто установите его с внешнего диаметра путем запрессовки; специальные инструменты не требуются. Перед установкой нанесите смазку для завершения процесса.

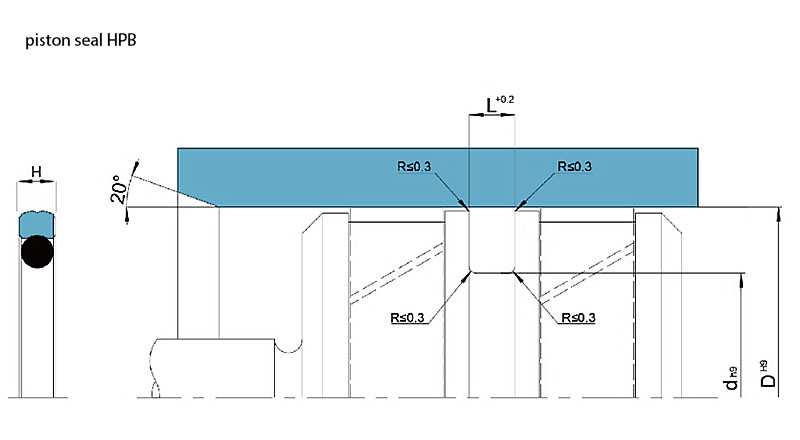

Таблица параметров продукта
| Обозначение | Диаметр штока | Диаметр паза корпуса | Ширина паза корпуса | Основной уплотнительный элемент |
| [мм] | [мм] | [мм] | ||
| HPB 40X29X4.2 M6112 | 29 | 40 | 4.2 | PU + NBR |
| HPB 45X34X4.2 M6112 | 34 | 45 | 4.2 | PU + NBR |
| HPB 50X39X4.2 M6112 | 39 | 50 | 4.2 | PU + NBR |
| HPB 55X44X4.2 M6112 | 44 | 55 | 4.2 | PU + NBR |
| HPB 60X49X4.2 M6112 | 49 | 60 | 4.2 | PU + NBR |
| HPB 63X52X4.2 M6112 | 52 | 63 | 4.2 | PU + NBR |
| HPB 65X54X4.2 M6112 | 54 | 65 | 4.2 | PU + NBR |
| HPB 70X59X4.2 M6112 | 59 | 70 | 4.2 | PU + NBR |
| HPB 75X64X4.2 M6112 | 64 | 75 | 4.2 | PU + NBR |
| HPB 75X59.5X6.3 M6112 | 59.5 | 75 | 6.3 | PU + NBR |
| HPB 80X64.5X6.3 M6112 | 64.5 | 80 | 6.3 | PU + NBR |
| HPB 90X74.5X6.3 M6112 | 74.5 | 90 | 6.3 | PU + NBR |
| HPB 95X79.5X6.3 M6112 | 79.5 | 95 | 6.3 | PU + NBR |
| HPB 100X84.5X6.3 M6112 | 84.5 | 100 | 6.3 | PU + NBR |
| HPB 105X89.5X6.3 M6112 | 89.5 | 105 | 6.3 | PU + NBR |
| HPB 110X94.5X6.3 M6112 | 94.5 | 110 | 6.3 | PU + NBR |
| HPB 115X99.5X6.3 M6112 | 99.5 | 115 | 6.3 | PU + NBR |
| HPB 120X104.5X6.3 M6112 | 104.5 | 120 | 6.3 | PU + NBR |
| HPB 125X109.5X6.3 M6112 | 109.5 | 125 | 6.3 | PU + NBR |
| HPB 130X114.5X6.3 M6112 | 114.5 | 130 | 6.3 | PU + NBR |
| HPB 135X114X8.1 M6112 | 114 | 135 | 8.1 | PU + NBR |
| HPB 140X119X8.1 M6112 | 119 | 140 | 8.1 | PU + NBR |
| HPB 145X124X8.1 M6112 | 124 | 145 | 8.1 | PU + NBR |
| HPB 160X139X8.1 M6112 | 139 | 160 | 8.1 | PU + NBR |
| HPB 165X144X8.1 M6112 | 144 | 165 | 8.1 | PU + NBR |
| HPB 180X159X8.1 M6112 | 159 | 180 | 8.1 | PU + NBR |
| HPB 185X164X8.1 M6112 | 164 | 185 | 8.1 | PU + NBR |
| HPB 200X179X8.1 M6112 | 179 | 200 | 8.1 | PU + NBR |
| HPB 210X189X8.1 M6112 | 189 | 210 | 8.1 | PU + NBR |
Поршневое уплотнение HPB
 |
|
| Коды материалов | M6112 |
| Давление | Высокое давление |
| Скорость | До 0,5 м/с (1,6 фут/с) |
| Диапазон температур |  |
 |
Экстремально низкий температурный диапазон: может подвергаться периодическому воздействию (например, при холодном запуске) без повреждения уплотнения, но эксплуатационные характеристики уплотнения в этом диапазоне могут быть снижены |
 |
Температуры ниже рекомендуемого рабочего диапазона: характеристики уплотнения зависят от конструкции системы (рекомендуется точная направляющая конструкция) |
 |
Рекомендуемый рабочий диапазон температур для данного профиля и материала |
 |
|
 |
Экстремально высокий температурный диапазон: только редкое кратковременное воздействие (например, цилиндр в печи отверждения в процессе порошковой окраски) |
| Стандарты размеров | Разработано для соответствия стандартным размерам корпуса согласно ISO 5597:2010. |
| Список размеров | → Метрическая система |
| Максимальные значения параметров применения (например, давления, скорости, температуры, e-зазора) не следует применять непрерывно или одновременно. | |
