HPK резиновое поршневое уплотнение сочетает модифицированное нейлоновое уплотнительное кольцо с эластомерным энергоэлементом для обеспечения отличной износостойкости, низкого трения и высокой герметизирующей способности при высоком давлении. Идеально подходит для тяжелого гидравлического оборудования, работающего в сложных условиях.
Номер изделия.:
HPKМинимальный объем заказа (MOQ):
50Оплата:
T/TПроисхождение продукта:
ChinaПорт отправки:
ShanghaiОписание продукта
Резиновое поршневое уплотнение HPK — это надежное композитное уплотнительное решение, разработанное для тяжелых гидравлических применений. Оно состоит из разрезного модифицированного нейлонового уплотнительного кольца и эластомерного энергизатора, сочетая превосходные уплотнительные характеристики с высокой износостойкостью и устойчивостью к выдавливанию.
Как надежное двустороннее поршневое уплотнение HPK, это уплотнение обеспечивает стабильную работу в условиях высокого давления и остается нечувствительным к скачкам давления. Низкие усилия страгивания и трения при работе обеспечивают плавное движение цилиндра без эффекта прилипания-скольжения даже на низких скоростях. Конструкция с разрезным кольцом также позволяет легко выполнять установку без специальных инструментов, что делает его идеальным выбором для требовательных гидравлических систем, где важны долговечность и надежность.
Технические данные
| Параметр | Значение |
| Рабочая температура | от -30°C до +110°C |
| Рабочее давление | ≤ 50 МПа |
| Скорость поверхности | ≤ 1 м/с |
| Материал | NBR+нейлон |
| Тип конструкции | Поршневое уплотнение NBR |
| Система единиц | Метрическая |
Применения
Поршневое уплотнение HPK широко используется в тяжелом гидравлическом оборудовании, гидравлических прессах, строительной технике, горнодобывающем оборудовании и других гидравлических системах с высокой нагрузкой. Оно особенно подходит для применений, работающих при экстремально высоком давлении, с рабочим давлением до 80 МПа и даже выше в определенных условиях.
Таблица параметров продукта
| Обозначение | Диаметр штока | Диаметр канавки корпуса | Ширина канавки корпуса | Основной уплотнительный элемент |
| [мм] | [мм] | [мм] | ||
| HPK 32X21X4.2 M4000 | 21 | 32 | 4.2 | NBR+нейлон |
| HPK 40X29X4.2 M4000 | 29 | 40 | 4.2 | NBR+нейлон |
| HPK 50X39X4.2 M4000 | 39 | 50 | 4.2 | NBR+Нейлон |
| HPK 55X44X4.2 M4000 | 44 | 55 | 4.2 | NBR+Нейлон |
| HPK 60X49X4.2 M4000 | 49 | 60 | 4.2 | NBR+Нейлон |
| HPK 63X47.5X6.3 M4000 | 47.5 | 63 | 6.3 | NBR+Нейлон |
| HPK 63X44.7X7 M4000 | 44.7 | 63 | 7 | NBR+Нейлон |
| HPK 70X59X4.2 M4000 | 59 | 70 | 4.2 | NBR+Нейлон |
| HPK 75X54X8.1 M4000 | 54 | 75 | 8.1 | NBR+Нейлон |
| HPK 80X59X8.1 M4000 | 59 | 80 | 8.1 | NBR+Нейлон |
| HPK 80X64.5X6.3 M4000 | 64.5 | 80 | 6.3 | NBR+нейлон |
| HPK 85X64X8.1 M4000 | 64 | 85 | 8.1 | NBR+нейлон |
| HPK 90X69X8.1 M4000 | 69 | 90 | 8.1 | NBR+нейлон |
| HPK 90X74.5X6.3 M4000 | 74.5 | 90 | 6.3 | NBR+нейлон |
| HPK 95X74X8.1 M4000 | 74 | 95 | 8.1 | NBR+нейлон |
| HPK 100X84.5X6.3 M4000 | 84.5 | 100 | 6.3 | NBR+нейлон |
| HPK 105X84X8.1 M4000 | 84 | 105 | 8.1 | NBR+нейлон |
| HPK 110X94.5X6.3 M4000 | 94.5 | 110 | 6.3 | NBR+нейлон |
| HPK 115X94X8.1 M4000 | 94 | 115 | 8.1 | NBR+нейлон |
| HPK 120X99X8.1 M4000 | 99 | 120 | 8.1 | NBR+нейлон |
| HPK 125X104X8.1 M4000 | 104 | 125 | 8.1 | NBR+нейлон |
| HPK 125X109.5X6.3 M4000 | 109.5 | 125 | 6.3 | NBR+нейлон |
| HPK 130X109X8.1 M4000 | 109 | 130 | 8.1 | NBR+нейлон |
| HPK 135X114X8.1 M4000 | 114 | 135 | 8.1 | NBR+нейлон |
| HPK 140X119X8.1 M4000 | 119 | 140 | 8.1 | NBR+нейлон |
| HPK 145X124X8.1 M4000 | 124 | 145 | 8.1 | NBR+нейлон |
| HPK 150X129X8.1 M4000 | 129 | 150 | 8.1 | NBR+нейлон |
| HPK 160X139X8.1 M4000 | 139 | 160 | 8.1 | NBR+нейлон |
| HPK 165X144X8.1 M4000 | 144 | 165 | 8.1 | NBR+нейлон |
| HPK 170X149X8.1 M4000 | 149 | 170 | 8.1 | NBR+нейлон |
| HPK 175X154X8.1 M4000 | 154 | 175 | 8.1 | NBR+нейлон |
| HPK 180X159X8.1 M4000 | 159 | 180 | 8.1 | NBR+нейлон |
| HPK 190X169X8.1 M4000 | 169 | 190 | 8.1 | NBR+нейлон |
| HPK 200X179X8.1 M4000 | 179 | 200 | 8.1 | NBR+нейлон |
| HPK 210X189X8.1 M4000 | 189 | 210 | 8.1 | NBR+нейлон |
| HPK 220X199X8.1 M4000 | 199 | 220 | 8.1 | NBR+нейлон |
| HPK 230X209X8.1 M4000 | 209 | 230 | 8.1 | NBR+нейлон |
| HPK 240X215X8.1 M4000 | 215 | 240 | 8.1 | NBR+нейлон |
| HPK 250X229X8.1 M4000 | 229 | 250 | 8.1 | NBR+нейлон |
| HPK 270X249X8.1 M4000 | 249 | 270 | 8.1 | NBR+нейлон |
| HPK 280X255.5X8.1 M4000 | 255.5 | 280 | 8.1 | NBR+нейлон |
| HPK 300X272X9.5 M4000 | 272 | 300 | 9.5 | NBR+нейлон |
| HPK 320X292X9.5 M4000 | 292 | 320 | 9.5 | NBR+нейлон |
Уплотнение поршня HPK
 |
|
| Коды материалов | M4000 |
| Давление | Высокое давление |
| Скорость | До 1 м/с (3.2 фут/с) |
| Диапазон температур |  |
 |
Диапазон экстремально низких температур: может периодически подвергаться воздействию (например, при холодном запуске) без повреждения уплотнения, но эксплуатационные характеристики уплотнения в этом диапазоне могут быть снижены |
 |
Температуры ниже рекомендуемого рабочего диапазона: характеристики уплотнения зависят от конструкции системы (рекомендуется точная направляющая конструкция) |
 |
Рекомендуемый рабочий диапазон температур для этого профиля и материала |
 |
Температуры выше рекомендуемого рабочего диапазона: допустимы только при сниженных давлении, скорости, e-зазоре и/или при использовании полноразмерного противоэкструзионного кольца |
 |
Диапазон экстремально высоких температур: только эпизодическое кратковременное воздействие (например, цилиндр в печи отверждения в процессе порошковой окраски) |

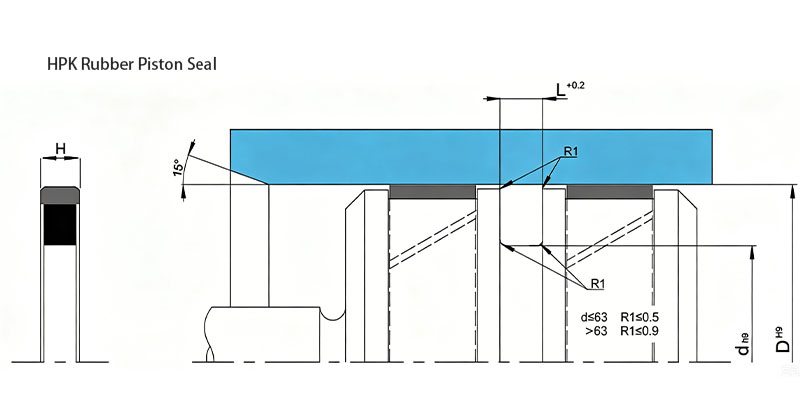

| Стандарты размеров | Разработано для установки в стандартные размеры корпуса согласно ISO 5597:2010. |
| Список размеров | → Метрические |
| Дополнительная информация | → Двустороннее уплотнение поршня |
| Максимальные значения параметров применения (например, давление, скорость, температура, e-зазор) не следует использовать непрерывно или одновременно. | |
