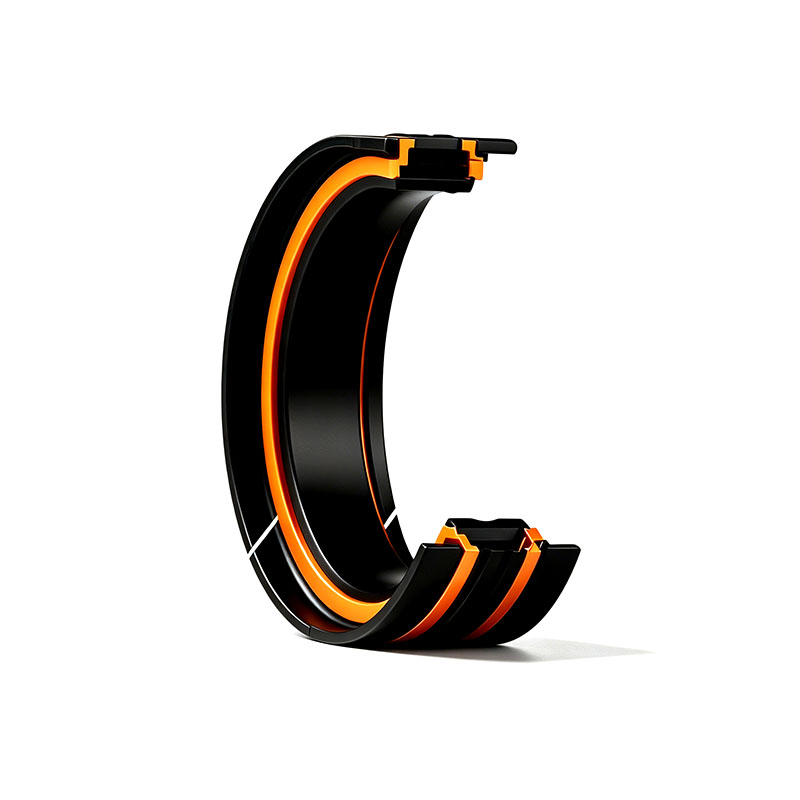

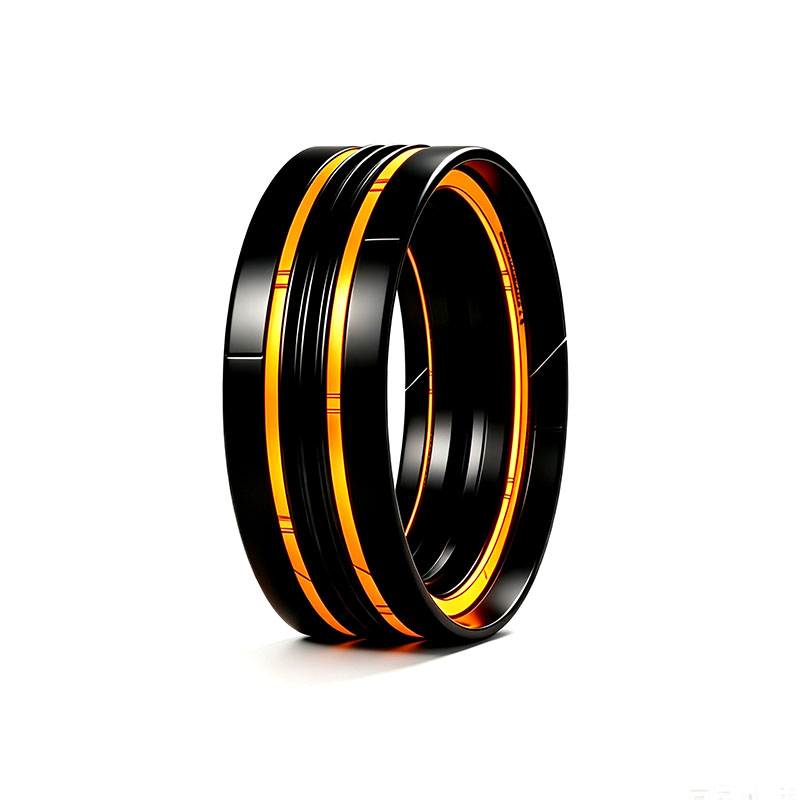

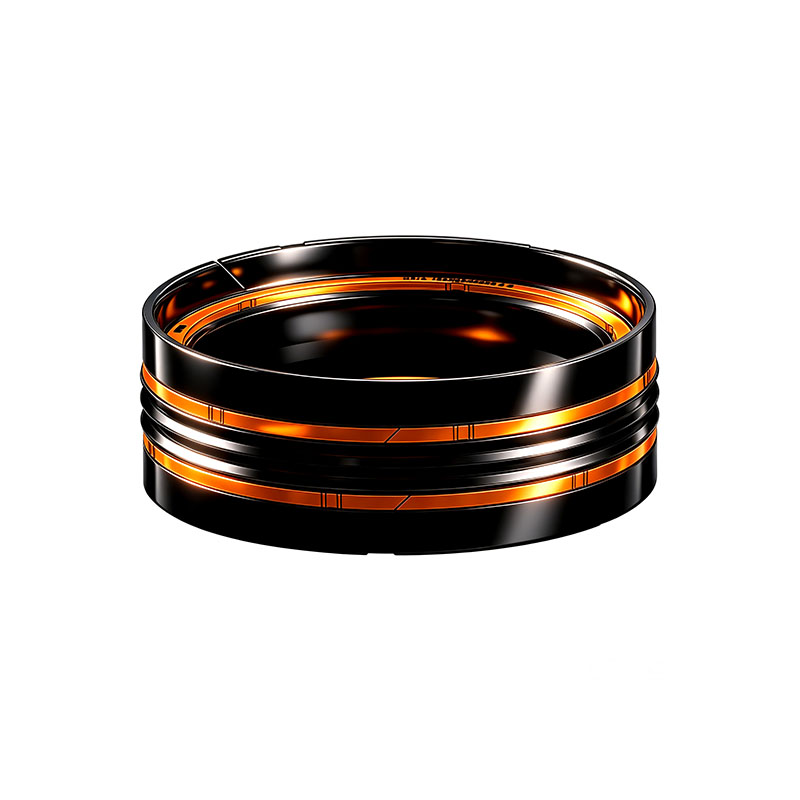

HPIA Гидравлическое поршневое уплотнение из NBR
Двустороннее уплотнение поршня HPIA из NBR сочетает в себе уплотняющий элемент из NBR, опорные кольца из полиэстера и направляющие кольца из POM для надежной динамической и статической герметизации. Идеально подходит для компактных гидравлических цилиндров, требующих отличной износостойкости и сохранения давления.
Номер изделия.:
HPIAМинимальный объем заказа (MOQ):
50Оплата:
T/TПроисхождение продукта:
ChinaПорт отправки:
ShanghaiОписание продукта
Гидравлическое поршневое уплотнение HPIA NBRпредставляет собой компактное пятикомпонентное уплотнительное решение, разработанное для применения в гидравлических цилиндрах, требующих надежного динамического и статического уплотнения. Уплотнение состоит из уплотнительного элемента из NBR, двух опорных колец из полиэфирного эластомера высокой твердости и двух направляющих колец из POM, объединяя функции уплотнения и направления в компактном монтажном пространстве.
Как двухстороннее поршневое уплотнение NBR, HPIA обеспечивает надежное уплотнение в обоих направлениях, предотвращая выдавливание под давлением. Оптимизированная конструкция минимизирует деформацию уплотнения в канавке и обеспечивает стабильную работу при изменяющихся условиях давления. HPIA особенно подходит для гидравлических систем среднего и низкого давления с умеренным возвратно-поступательным движением и требованиями к удержанию статического давления.
Технические данные
| Параметр | Значение |
| Рабочая температура | от -30°C до +100°C |
| Рабочее давление | ≤ 30 МПа |
| Скорость поверхности | ≤ 0,5 м/с |
| Материал | NBR+PU+POM |
| Тип конструкции | Двухстороннее поршневое уплотнение |
| Система единиц | Метрическая |
Особенности и преимущества

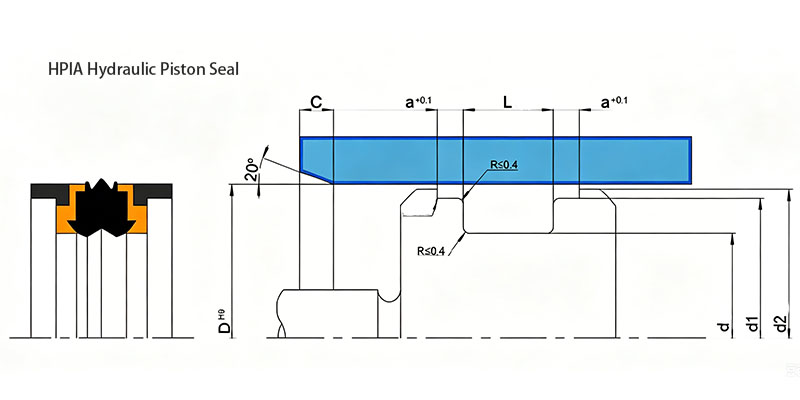

Таблица параметров продукта
| Обозначение | Диаметр штока | Диаметр канавки корпуса | Ширина канавки корпуса | Основной уплотнительный элемент |
| [мм] | [мм] | [мм] | ||
| HPIA 30X21X13.5X2.1 MJ001 | 21 | 30 | 13,5 | NBR+PU+POM |
| HPIA 32X22X15.5X2.6 MJ001 | 22 | 32 | 15.5 | NBR+PU+POM |
| HPIA 40X30X16.4X6.35 MJ001 | 30 | 40 | 16.4 | NBR+PU+POM |
| HPIA 50X34X18.4X6.35 MJ001 | 34 | 50 | 18.4 | NBR+PU+POM |
| HPIA 55X39X18.4X6.35 MJ001 | 39 | 55 | 18.4 | NBR+PU+POM |
| HPIA 60X44X18.4X6.35 MJ001 | 44 | 60 | 18.4 | NBR+PU+POM |
| HPIA 63X47X18.4X6.35 MJ001 | 47 | 63 | 18.4 | NBR+PU+POM |
| HPIA 70X50X22.4X6.35 MJ001 | 50 | 70 | 22.4 | NBR+PU+POM |
| HPIA 75X55X22.4X6.35 MJ001 | 55 | 75 | 22.4 | NBR+PU+POM |
| HPIA 80X60X22.4X6.35 MJ001 | 60 | 80 | 22.4 | NBR+PU+POM |
| HPIA 85X65X22.4X6.35 MJ001 | 65 | 85 | 22.4 | NBR+PU+POM |
| HPIA 90X70X22.4X6.35 MJ001 | 70 | 90 | 22.4 | NBR+PU+POM |
| HPIA 100X75X22.4X6.35 MJ001 | 75 | 100 | 22.4 | NBR+PU+POM |
| HPIA 105X80X22.4X6.35 MJ001 | 80 | 105 | 22.4 | NBR+PU+POM |
| HPIA 110X85X22.4X6.35 MJ001 | 85 | 110 | 22.4 | NBR+PU+POM |
| HPIA 115X90X22.4X6.35 MJ001 | 90 | 115 | 22.4 | NBR+PU+POM |
| HPIA 120X95X22.4X6.35 MJ001 | 95 | 120 | 22.4 | NBR+PU+POM |
| HPIA 125X100X25.4X9.5 MJ001 | 100 | 125 | 25.4 | NBR+PU+POM |
| HPIA 130X105X25.4X9.5 MJ001 | 105 | 130 | 25.4 | NBR+PU+POM |
| HPIA 140X115X25.4X6.35 MJ001 | 115 | 140 | 25.4 | NBR+PU+POM |
| HPIA 140X115X25.4X9.5 MJ001 | 115 | 140 | 25.4 | NBR+PU+POM |
| HPIA 145X120X25.4X9.5 MJ001 | 120 | 145 | 25.4 | NBR+PU+POM |
| HPIA 150X125X25.4X9.5 MJ001 | 125 | 150 | 25.4 | NBR+PU+POM |
| HPIA 160X135X25.4X9.5 MJ001 | 135 | 160 | 25.4 | NBR+PU+POM |
| HPIA 165X140X25.4X9.5 MJ001 | 140 | 165 | 25.4 | NBR+PU+POM |
| HPIA 170X145X25.4X12.7 MJ001 | 145 | 170 | 25.4 | NBR+PU+POM |
| HPIA 180X155X25.4X12.7 MJ001 | 155 | 180 | 25.4 | NBR+PU+POM |
| HPIA 190X165X25.4X12.7 MJ001 | 165 | 190 | 25.4 | NBR+PU+POM |
| HPIA 200X175X25.4X12.7 MJ001 | 175 | 200 | 25.4 | NBR+PU+POM |
| HPIA 210X185X25.4X12.7 MJ001 | 185 | 210 | 25.4 | NBR+PU+POM |
| HPIA 220X195X25.4X12.7 MJ001 | 195 | 220 | 25.4 | NBR+PU+POM |
| HPIA 230X205X25.4X12.7 MJ001 | 205 | 230 | 25.4 | NBR+PU+POM |
| HPIA 240X215X25.4X12.7 MJ001 | 215 | 240 | 25.4 | NBR+PU+POM |
| HPIA 250X225X25.4X12.7 MJ001 | 225 | 250 | 25.4 | NBR+PU+POM |
Уплотнение поршня HPIA
 |
|
| Код материала | MJ001 |
| Скорость | До 0,5 м/с (1,6 фута/с) |
| Диапазон температур | от -30°C до +100°C (от –22 до +212 °F) |
| Стандарты размеров | Некоторые размеры подходят для корпусов уплотнений в соответствии с ISO 6195-B:2013. |
| Список размеров | → Метрические |
| Дополнительная информация | → Двойное уплотнение поршня |
| Максимальные значения параметров применения (например, скорости, температуры) не следует применять непрерывно или одновременно. | |
